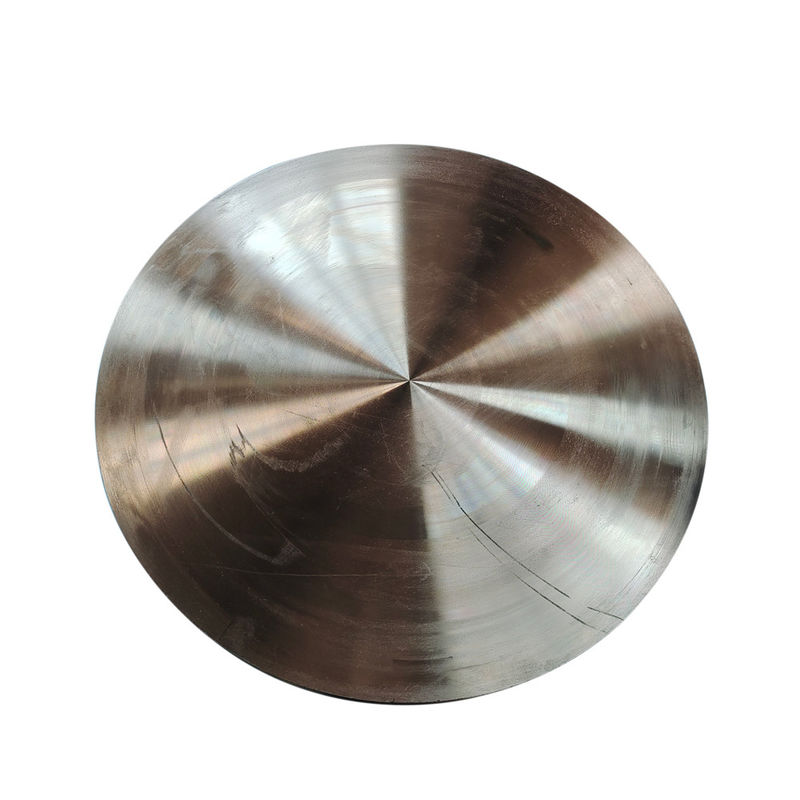

Foil CuNi20 (UNS C71000) untuk pemutus sirkuit LV kelas Shunt Resistor
|
Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Detil Deskripsi produk
| Aplikasi: | Industri | Bahan: | C71000 |
|---|---|---|---|
| Membentuk: | Menggagalkan | Komposisi Kimia: | Cu, Ni |
| Perlawanan (μω.m): | 0,49 | Ni (Min): | 44% |
| Warna: | perak cerah | Ukuran: | 0,08*0,8mm |
| Menyoroti: | Lembaran CuNi20 untuk pemutus sirkuit,paduan resistor shunt UNS C71000,lembaran paduan tembaga nikel |
||
Lembar CuNi20 (UNS C71000) untuk pemutus sirkuit LV kelas Shunt Resistor
CuNi20 Sheet (UNS C71000) untuk pemutus sirkuit tegangan rendah ± 30ppm TCR 100kA Interrupt IEC 60947/ASTM B122Aplikasi:Pemecah kasus cetakan • Kontak pengisian EV • Resistor Shunt • Terminal Busbar
TEKNOLOGI MATERI
Komposisi paduan (ASTM B122):
- Cu79-81%♪ Ni ♪18-20%{\cH00FFFF}Fe00,5-1,0%♪ Aku akan pergi. ♪00,3-0,8%
- Kepadatan:80,94 g/cm3Rentang Peleburan:1100-1150°C Sifat Kritis:
- Resistensi:34 μΩ·cmpada 20°C
- TCR:± 30 ppm/°C(0-150°C)
- Konduktivitas termal:29 W/m·K
- Resistensi Sulfida:Tidak ada nodapada 150°C/1000 jam
Pelaksanaan yang disertifikasi
Keandalan Listrik
- Resistensi kontak:< 15 μΩ·cm2(IEC 60413)
- Tingkat erosi busur:0.08 mm/1000 opspada 1kV/10kA (IEC 60947)
- Stabilitas resistensi:ΔR/R < 0,05%setelah 50.000 gangguan
DURABILITAS MEKANIS
- Kekerasan:110-140 HV(Hard Temper)
- Kekuatan kelelahan:180 MPapada 10^(7) siklus (ISO 1099)
- Shock termal:-40°C-150°C× 500 siklus
Spesifikasi Dimensi
Bagan standar (ISO 9444)
- Ketebalan:0.5 ∙ 12.0 mm(± 0, %)
- Lebar:100-600 mm(± 0,1 mm)
- Panjangnya:500 ∼ 2500 mm(± 1 mm/m)Perawatan permukaan:
- Finish Mill (Ra 1,6 μm)
- Passivated (Cr ^ (((3+) lapisan oksida)
- Tin/Silver Plated (sesuai dengan IEC 60413)
PENGENERANG PENGURUT-spesifik
Kinerja kontak:
- Resistensi Las:≥ 800 N/mm2(UL 489)
- Mobilitas busur:20% lebih cepatdari tembaga murni
- Densitas arus:100 A/mm2terus menerusKapasitas Shunt Resistor:
- Penurunan tegangan:3.4 mV/A·m
- Pengurangan panas:00,4%/°Cdi atas 100°C
- Induktansi diri:< 5 nH/cm
VALIDASI INDUSTRI
Kendaraan Listrik:
- Pemutus pengisi cepat DC: 1.500V / 20kA clearance
- 0% pengelasan kontak pada -40 °C beralih dinginOtomatisasi Industri:
- Kontak MCCB: 100kA terputus pada 440V AC (IEC 60947-2)
- Tahan sirkuit pendek:100kA/100ms(IEC 60898)Energi Terbarukan:
- Kotak Solar Combiner: 85% daya tahan kelembaban (IEC 61730)
- Perangkat pemutar pembangkit angin: resistensi getaran 15G
Komposisi normal%
| Cu | Ni+Co | Zn | Pb | P | Fe | Mn | Ya. | Sb | S | C | Mg | |
| B19 | Ball. | 18.0-20.0 | ≤ 0.3 | ≤ 0.005 | ≤0.01 | ≤0.5 | ≤0.5 | ≤0.15 | ≤ 0.005 | ≤0.01 | ≤0.05 | ≤0.05 |
Sifat-sifat mekanik yang khas
| Kekuatan hasil | Kekuatan tarik | Perpanjangan |
| MPa | MPa | % |
| ≥160 | ≥295 | ≥ 20 |
